Готов к маркировке
Отбраковочное устройство ОУ-01(2) в автоматическом режиме удаляет продукт маркировки с ленты или конвейера путем механического воздействия. Масса продукта (макс.) - до 3000гр, длина хода цилиндра - 150мм, максимальная скорость 6-8 в сек. Состоит из модуля управление и пневмоцилиндра.
Отбраковщик до 3000 гр - это промышленный модуль контроля качества для маркировочной линии, который в режиме реального времени выявляет и исключает из производственного потока продукцию, не соответствующую установленным техническим регламентам. Интегрируясь в конвейерные линии, устройство автоматически или в полуавтоматическом режиме отделяет дефектные единицы, не прерывая основной цикл выпуска.
Отбраковочное устройство ОУ-01(2) способно в автоматическом режиме удалять продукт (путем механического касания) с ленты или конвейера. Изделие движется по конвейерной ленте до отбраковочного устройства, в случае если продукт не соответствует должному, на отбраковочное устройство поступает сигнал. С помощью пневмоцилиндра продукт механически сталкивается с транспортёра. Далее с помощью задержки выдачи пневмоцилиндра можно позиционировать отбракованный продукт. Пневмоцилиндр выполняет роль актуатора системы, может быть реализован различных размеров (в зависимости от желания заказчика). Наконечник, который контактирует с продуктом, изготовлен из мягкого материала, что бы при контакте с бракованным продуктом он не мог повредить упаковку.
Отбраковочное устройство ОУ-01(2) состоит из следующих узлов:

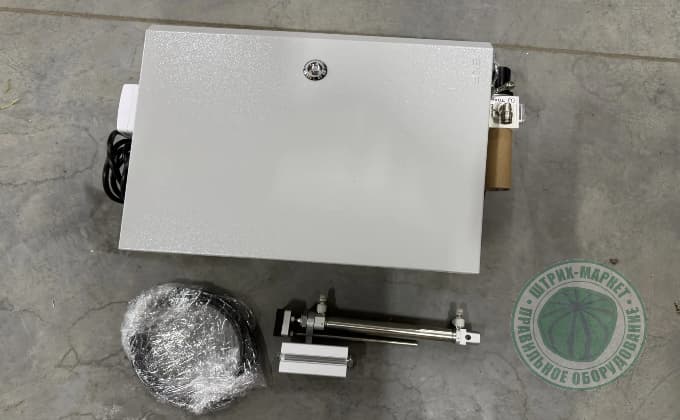

Фото 1. Комплект поставки ОУ-1(2)
Фото 2. Шкаф управления ОУ-1(2), вид изнутри
Шкаф отбраковочного устройства ОУ-01(2) содержит: электрическую плату управления, модуль индикации, блок питания и клемы для коммутации. Для работы устройства необходимо сформировать и подать на клеммы сигнал управления ( это должен быть дискретный сигнал о старте отбраковки. Сигнал управления можно взять от совместимого датчика события (срабатывания) на выбор: или камеры технического зрения или датчика продукта. Устройство может работать в паре с любой камерой технического зрения или контроллера.
👉 ОУ-01(2) идеально подходит для производителей, которые производят пищевую продукцию, косметическую, продукты личной гигиены, электронику и упаковывают в групповую упаковку. Большим преимуществом отбраковочного устройства является простота настройки, и работы самого оборудования, мобильность устройства, а также простота интеграции в линию.
Актуатор может быть выполнен в различных исполнениях:
📌 Изделие соответствует требованиям технического регламента Таможенного союза "О безопасности низковольтного оборудования", "О безопасности машин и оборудования", "Электромагнитная совместимость технических средств". Неправильная эксплуатация установки может привести к несчастным случаям, ущербу имущества и остановке производства. Используйте установку только в соответствие с теми рекомендациями, которые
содержатся в паспорту к данному изделию.
📌 Для подключения воздуха к системе, необходимо подвести полиуретановый шланг к системе. Внешний диаметр шланга должен составлять 8 мм. На входе пневматической системы отбраковщика установлен входной PUSH разъём.
