Термоголовки 300 dpi в системах AUTO ID. Архитектура, физика печати и инженерные компромиссы

Термоголовка (Thermal Printhead, TPH) — ключевой узел принтера этикеток, билетных систем, медицинских регистраторов и промышленных маркираторов. Именно она определяет реальное качество штрихкода, плотность символов, ресурс печати и допустимую скорость движения носителя. Для индустрии AUTO ID разрешение 300 dpi стало своеобразным «золотым стандартом»: оно уже существенно превосходит массовые 203 dpi, но ещё не требует столь жёстких допусков, как 600 dpi.

1. Устройство термоголовки с разрешением 300 dpi

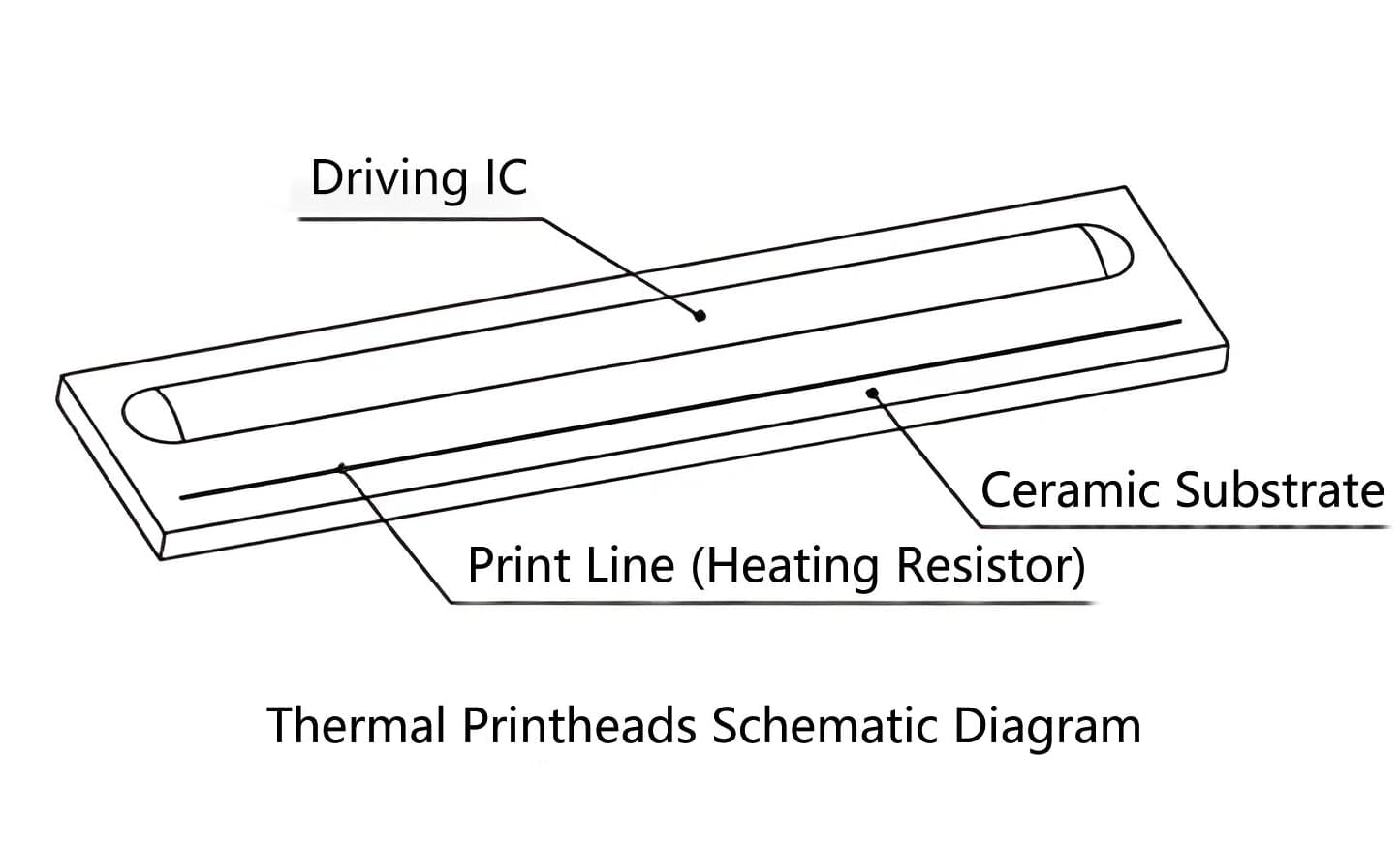

Термоголовка принтера прямого термопечатания (Direct Thermal) или термопереноса (Thermal Transfer) является сложным гибридным микроэлектронным устройством. Её техническое описание приведено в документации ведущих производителей: японских компаний Kyocera, Rohm, Mitsubishi Electric, а также американской Avery Dennison (подразделение Printer Systems).  Конструктивно термоголовка представляет собой многослойную структуру на керамической подложке из оксида алюминия (Al₂O₃). Керамика выбрана не случайно: её теплопроводность (около 24–28 Вт/(м·К)) позволяет эффективно отводить остаточное тепло от активной зоны, а высокое электрическое сопротивление обеспечивает изоляцию токоведущих дорожек.

Слои снизу вверх (по данным патентов US 6,204,871 и спецификаций Rohm серии KD):

1. Керамическая подложка (Glaze). Форма поверхности варьируется: полукруглая (semi-round glaze) или плоская с поднятым краем (flat-with-step). Расчёт радиуса скругления для 300 dpi выполняется из условия минимальной деформации термочувствительного слоя носителя. Этот слой "glaze" особенно важен, - это тепловой аккумулятор, концентрирующий энергию в области нагрева. KYOCERA использует технологию DPG (Double Partial Glaze), повышающую эффективность и скорость печати.

2. Резистивный слой (резистивные нагреватели - "Heat Elements"). Напыление методом ионно-плазменного распыления. Типичный материал — силицид рутения (Ru₂Si₃) или тантал-алюминиевый сплав (Ta–Al). Удельное сопротивление этих материалов стабильно до температур 450 °C.

3. Электродная разводка (Токопроводящие дорожки). Две шины: общая (common) и коммутируемая (individual). Изготавливаются из алюминия (Al) с барьерным слоем TiN для предотвращения электромиграции. Толщина — около 1 мкм.

4. Защитный диэлектрический слой (Overcoat). Сапфироподобный слой (Si₃N₄) или алмазоподобный углерод (DLC). Твёрдость по Виккерсу — до 2500 HV. Основное назначение — защита от абразивного износа бумагой и термотрансферной лентой.

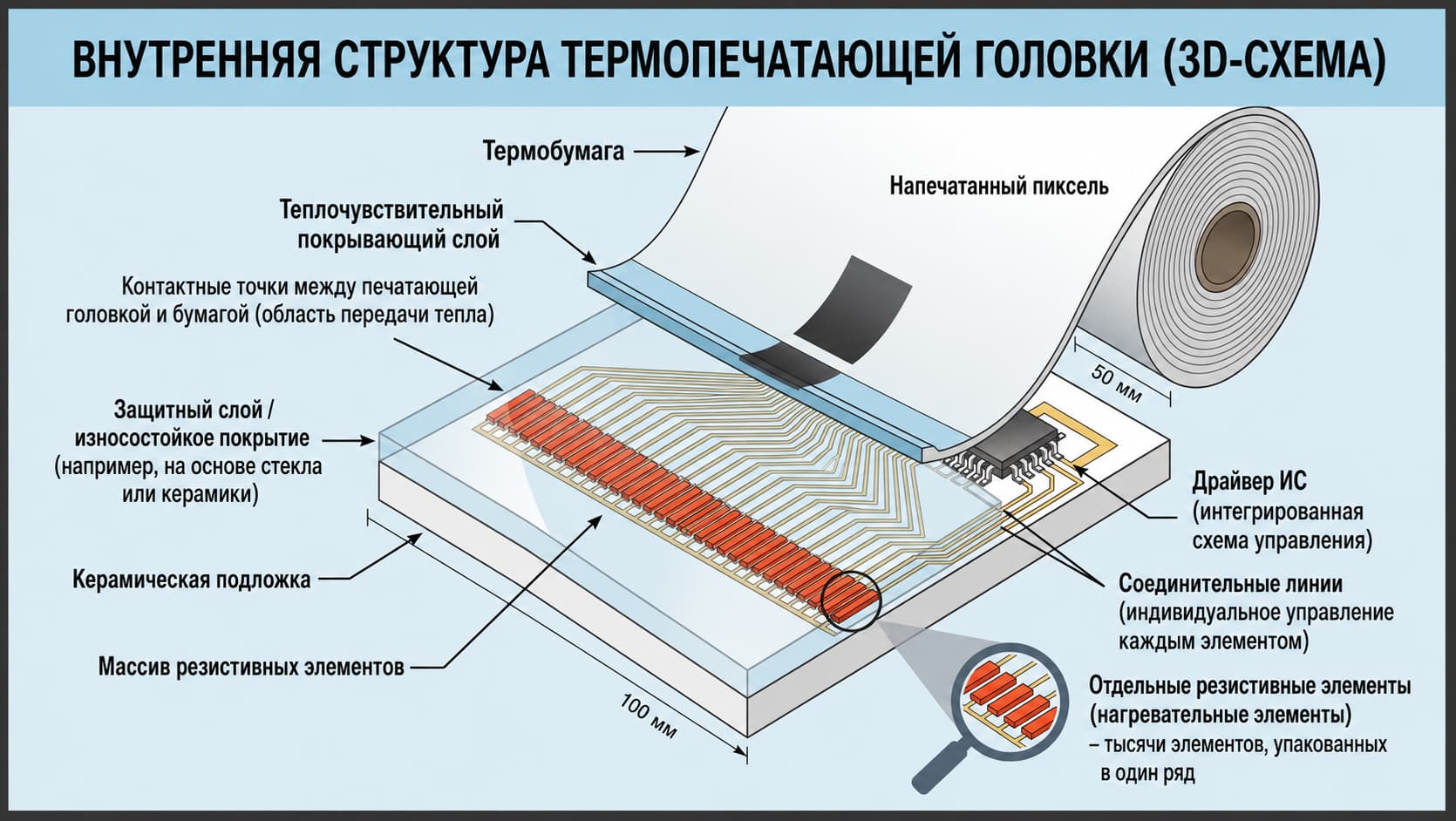

Графическое представление:

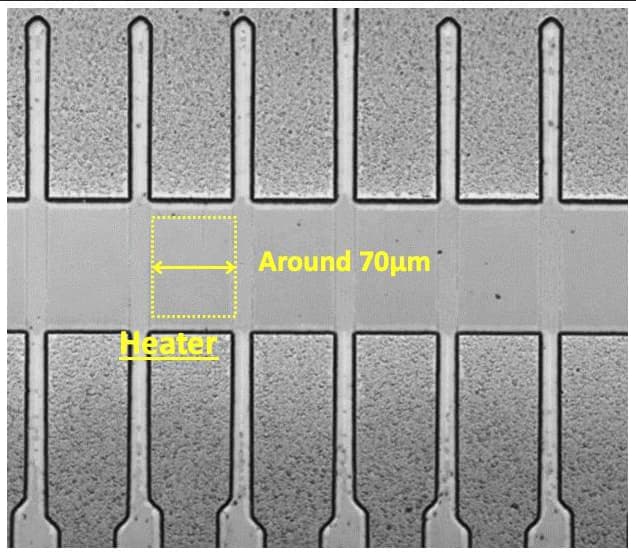

Если рассмотреть край головки под оптическим микроскопом (увеличение ×200), видна линия из чередующихся прямоугольных областей: тёмные (резисторы) и светлые (промежутки). Длина каждого резистора для 300 dpi составляет порядка 0,12–0,14 мм при ширине дорожки 0,05 мм. Такое соотношение выбрано для обеспечения равномерного нагрева.

Принцип работы: Каждый микрорезистор кратковременно нагревается током до температуры порядка 250–400 °C. Тепло передаётся: напрямую термобумаге (Direct Thermal), либо через риббон (Thermal Transfer). Процесс происходит за микросекунды

2. Понятие «dot» (точка) и его место в термоголовке

В технической литературе по автоматической идентификации термину «dot» даётся два определения — физическое и логическое. В термопечати "точка" - это физическое воплощение одиночного микрорезистора в матрице печатающей головки. Это абсолютно наименьшая управляемая единица измерения производительности. Когда логическая плата выдает команду, электрический импульс подается на определенный резистор (точка). Этот резистор нагревается практически мгновенно. Выделяемое тепло передается либо непосредственно на термочувствительный химический материал (прямой термообмен), либо расплавляет воск/смолу с ленты на подложку (термообмен). Как только электрический импульс прекращается, точка немедленно остывает. Каждый напечатанный штрих-код, текстовый символ и логотип представляют собой мозаику, состоящую из этих бинарных микроскопических теплопередач.

Физический dot — это элементарный нагревательный элемент (heater element). Он представляет собой локальную область резистивного слоя между общим и индивидуальным электродами. Размер физического дота фиксирован на этапе литографии и не может быть изменён программно. В термоголовке 300 dpi на одном дюйме (25,4 мм) размещается ровно 300 физических дотов. Шаг (pitch) между соседними дотами составляет:

$$p=\frac{25,4\text{ мм}}{300}=0,\mathrm{084666...}\text{ мм}$$

Логический dot — это единица измерения перемещения носителя или шаг печати в системе команд принтера. Например, в языке ZPL (Zebra Programming Language) команда ^FO использует координаты в дотах: ^FO50,50 означает смещение на 50/300 дюйма от левого и верхнего краёв. В микроконтроллерах головка управляется как сдвиговый регистр: на каждый такт (clock) в неё загружается один бит данных, соответствующий логическому доту.

Место дота в структуре головки — это линейный массив (1 × N). Ширина печати (например, 4 дюйма) определяет число дотов:

$$N=4\times 300=1200\text{ элементов}$$

Именно столько отдельных нагревателей расположено на головке типоразмера 104 мм (4 дюйма). Каждый из них адресуется своим драйвером (обычно используется микросхема типа Sanyo LB1198 или аналог). Итак, разрешение 300 dpi означает шаг между элементами ≈ 84.7 мкм.  Итак, разрешение 300 dpi означает шаг между элементами ≈ 84.7 мкм (см выше), размер точки порядка 70–80 мкм. Для сравнения:  разрешение 203 dpi - размер dot ~125 мкм, разрешение 300 dpi - размер dot ~85 мкм, разрешение 600 dpi - размер dot ~ 42 мкм.

3. Что такое разрешение печатающей головки

Разрешение (print resolution)  - это мера количества отдельных элементов (дотов) на единицу длины активной области головки. Выражается в точках на дюйм (dots per inch, dpi). В системе СИ — в точках на миллиметр. Или более просто -  разрешение — это плотность расположения нагревателей. Производители определяют его двумя единицами:  dpi (dots per inch) и dot/mm (dots per millimeter).

Важно различать:

• Технологическое разрешение (manufacturing resolution). Определяется шагом между резисторами. Для 300 dpi это 84,67 мкм. Эта величина жёстко зафиксирована в даташите и не меняется со временем.
• Эффективное разрешение печати. Формируется за счёт перекрытия (overlapping) соседних дотов. При 300 dpi ширина зоны теплового воздействия каждого резистора на носитель несколько больше шага (за счёт теплового расширения и теплопередачи через защитный слой). Это приводит к перекрытию соседних напечатанных точек примерно на 20–30%. Благодаря этому изображение выглядит сплошным, а не решётчатым.

В служебной документации компании Datamax (Honeywell) указывается: реальная граница различимости двух независимых линий при 300 dpi составляет не 84 мкм, а около 110 мкм из-за паразитного бокового прогрева. Это учитывается при расчётах минимальной ширины штриха в кодах штрихового кодирования класса А (ANSI X3.182).

👉 Важное инженерное замечание:  Разрешение печатающей термоголовки НЕ РАВНО итоговому качеству печати.

✅ На качество влияют:

• механика прижима (качество изготовления и качество настройки после замены),
• качество риббона ( должна быть совместимость носителя и риббона),
• тип этикетки,
• скорость,
• энергия импульса,
• температура (зависит от конструкции ЛПМ и времени печати, в общем не линейная величина),
• алгоритм dithering (псевдосмешение цветов, в идеале, необходимо отключать в драйвере полутона), ,
• стабильность работы и совместимость драйвера с принтером и операционной среды

🔴 Именно поэтому дешёвый 300 dpi принтер иногда печатает хуже хорошего промышленного 203 dpi.

4. Где применяются головки 300 dpi

Области использования 300-точечных головок подробно разобраны в руководствах Toshiba Tec (серия B-SX5T) и SATO (серия M-84Pro). Ключевые задачи:

1. Штриховое кодирование высокой плотности. Код 39 или Code 128 с модулем штриха X = 0,17 мм (6,7 mil) требует именно 300 dpi. При 203 dpi такие коды на синтетических материалах (полиэстер, полипропилен) становятся нестабильными к считыванию.

2. Мелкий шрифт и иероглифическая письменность. Печать китайских и японских иероглифов высотой 3–4 мм возможна только при разрешении не ниже 300 dpi. Исследование концерна Brother Industries (отчёт QL-1100) показало, что при 203 dpi 26% иероглифов имеют неразличимые черты.

3. Этикетки для электронных компонентов. Стандарт IPC 1752A требует маркировки 2D Data Matrix размером 5×5 мм с числом модулей 26×26. Такой код печатается только на 300 dpi и выше. А так же: tiny labels (крошечные метки, которые кодируют информацию в угловом измерении, они могут содержать большое количество данных и считываются с помощью стандартной цифровой камеры или даже невооружённым глазом на очень близком расстоянии), PCB labeling ( буквально - "маркировка печатных плат" - это процесс нанесения на печатные платы (PCB) текстовых, символьных, кодовых или графических обозначений), , serial micro-labels (миниатюрные этикетки с уникальными серийными номерами, которые используются для идентификации продуктов, отслеживания их происхождения, управления запасами и обеспечения безопасности).

4. Логистика фармацевтики и скоропортящихся продуктов. В соответствии с GS1-128, где требуется нанесение даты и времени (AI 17) с высотой символов 4 мм.

5. Медицинские системы: браслеты пациентов, лабораторные пробирки, ID-карты, UDI-маркировка ((Unique Device Identifier — уникальный идентификатор изделия) — это система маркировки медицинских изделий, которая позволяет однозначно идентифицировать продукт в процессе дистрибьюции и использования).

6. Текстильная маркировка: швейные вшивные ярлычки и бирки, сатиновые и нейлоновые ярлыки, wash-care labels (ярлыки с инструкциями по уходу за текстильными изделиями, которые содержат универсальные символы и обозначения)
и мелкие символы.

5. Когда стоит переходить на более высокое разрешение (600 dpi)

Решение о переходе с 300 dpi на 600 dpi принимается только при наличии одного или нескольких условий ( данные взяты из сервисных бюллетеней Zebra Technologies (№ SG-2021-045) и форума инженеров по ремонту "FixPrinters.org" (пост-анализ 230 случаев)).

Стоит переходить на 600 dpi, если:

• Размер печатаемых объектов менее 1 мм. Микротекст (например, серийные номера на медицинских катетерах) высотой 0,8 мм при 300 dpi распадается на отдельные нечитаемые точки.
• Необходим 2D-код класса качества A или B по ISO/IEC 15415. При 300 dpi код DataMatrix с размером модуля 0,2 мм часто даёт оценку C (порог считывания). При 600 dpi стабильно получается A.
• Печать на крайне гладкой синтетике (глянцевый полиэстер). При 300 dpi наблюдается эффект "смачивания" тонера (термоперенос), границы букв теряют чёткость. 600 dpi за счёт более короткого импульса сужает тепловую зону.

Переход нецелесообразен, если:

• Скорость печати критична (600 dpi снижает её в 2–2,5 раза из-за увеличения объёма данных).
• Работаете с грубой или пузырчатой бумагой — разрешение выше 300 dpi бесполезно из-за микронеровностей.
• Головки изнашиваются быстрее: согласно отчёту Kyocera (Application Note AN-TPH-07), средний ресурс 600-точечной головки в тех же условиях на 30% ниже, чем 300-точечной.
